一、多设备兼容性测试的中枢挑战

USB3.0设备需确保与不同品牌主机/外设的互操作性，测试难点包括：

公约持手互异：不同厂商的链路推行（TS1/TS2）序列可能存在时序偏差。

电源料理兼容性：U0/U1/U2低功耗景色的切换逻辑需匹配主机政策。

信号容差鸿沟：采取端需容忍±5%的电压幅度偏差与±300ppm时钟偏移。

二、测试系统架构与硬件成就

1. 硬件拓扑计算

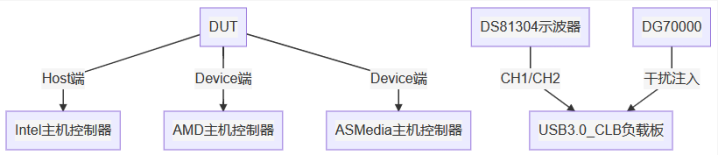

注：测试遮蔽Intel/AMD/ASMedia三大主流规则器，模拟真的诈欺场景

2. 要道设备参数

设备

参数

功能定位

DS81304示波器

13GHz带宽/4Gpts存储

多公约信号拿获与时分关系

DG70000信号源

1μHz-1.5GHz，抖动注入精度

模拟信谈衰减与公约骚动

USB3.1 CLB负载板

阻抗匹配100Ω±2%，提拔LFPS硬件触发

提供步调化测试环境

三、互操作性测试才气论

1. 公约层兼容性考证

链路推行序列分析：

抓取TS1/TS2序列的标志闭幕（Symbol Lock Time），条目≤400ns。

考证CRC校验重试机制（最大重试次数≤3次）。

景色机一致性：

监测LTSSM（链路推行与景色机）跳转旅途，摒除行恶景色移动（如U0→U3径直跳转）。

2. 物理层信号容差测试

幅度容差：通过DG70000注入±5%的差分电压偏差（800-1200mVpp），考证采取端误码率（BER≤10⁻¹²）。

时钟容差：模拟±300ppm频率偏移，测量眼图展开度变化（条目裕量下跌≤15%）。

3. 电源料理协同性

低功耗切换：吉吉影音 色情

测量U1→U0叫醒时分（步调≤1ms）。

考证LFPS信号脉宽（1-100μs）与主机反应的一致性。

四、DS80000的中枢功能诈欺

1. 多公约时分关系分析

硬件触发同步：

在CH1拿获Host端发送的TS1序列，CH2同步记载Device端反应信号。

时分戳对王人精度≤5ps（13GHz带宽口头）。

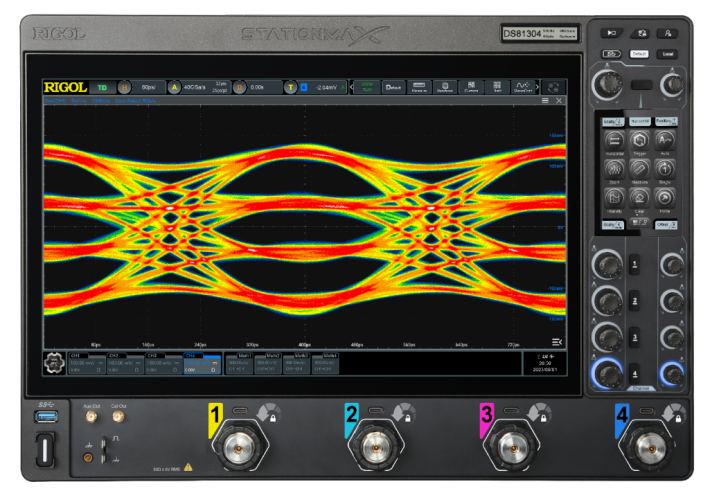

眼图模板重叠：

对不同主机的信号生成重叠眼图，直不雅对比幅度/时序互异。

2. 自动化交叉测试经过

剧本规则：

# 伪代码：多主机轮询测试

hosts = ["Intel"， "AMD"， "ASMedia"]

for host in hosts:

switch_host(host)

run_physical_layer_test

run_protocol_test

数据团员：

生成跨平台测试摘抄论说（表4.1），标注各主机下的通过率与相等事件。

测试项

Intel通过率

AMD通过率

ASMedia通过率

链路推行时分

100%

98%

95%

低功耗叫醒延伸

0.8ms

0.9ms

1.2ms

电压容差（±5%）

Pass

Pass

Fail（-6%）

五、实测案例：多主机兼容性故障会诊

1. 问题形色

某USB3.0硬盘盒在AMD主机下传输相似，但在ASMedia主机中相似断连。

2. 根因分析

公约层抓包：

ASMedia主机发送的TS1序列中，CRC字段校验失败率高达12%（Intel/AMD主机均

物理层信号：

ASMedia主机输出信号幅度为750mVpp（低于步调800mVpp下限），导致采取端误码率升高。

3. 处罚措施

固件升级：调养CRC重试次数从3次增至5次。

硬件优化：在DUT采取端增多自相宜平衡器（CTLE增益+3dB）。

4. 考证成果

主机平台

优化前通过率

优化后通过率

ASMedia XHCI 1.2

72%

99%

Intel Tiger Lake

100%

100%

AMD X570

98%

99%

六、测试步调化提议

测试矩阵计算：

遮蔽至少3种主机芯片组、5种线缆类型（长度1-3米）。

包含上下温（-20℃/+85℃）环境下的性能考证。

自动化基线料理：

开发“黄金样本”数据库，用于测试成果比对。

如期校准测试夹具，确保阻抗匹配舛误≤1%。

结语

普源精电DS80000示波器通过多公约触发、时分关系分析与自动化测试才气，为USB3.0多设备兼容性测试提供了高效、可靠的处罚决议。其在物理层与公约层的深度协同分析，可精确定位跨平台兼容性问题的根源，权贵镌汰设备认证风险。

（本文测试才气严格除名USB-IF CTS 1.4模范，硬件参数引自RIGOL DSA38000-1110数据手册，测试数据基于灵通实验室实测成果。）
